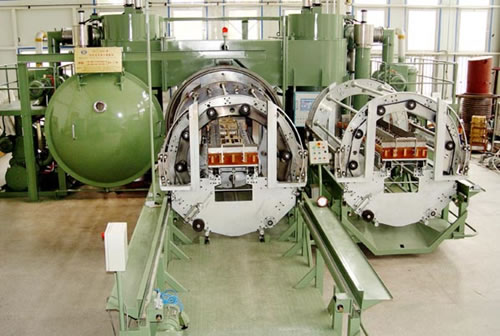

ZDL-2051卧式汽车灯具高真空镀膜设备

2012-09-04  点击:[]

一、功能介绍

ZDL-2051卧式汽车灯具高真空镀膜设备的主要功能包括:高压离子清洗、真空镀铝、高压离子轰击保护膜,所有工艺过程和设备状态采用计算机控制系统实现全自动控制。该设备用于外形尺寸较大的汽车灯具镀膜,产量及镀膜质量高,稳定可靠,十多年来满足了国内、外著名汽车灯具制造企业公司对灯具镀膜质量要求,深受客户好评。ZDL系列镀膜设备与工艺集成以“超大容积高端汽车灯具镀膜系列装备与工艺研发及产业化”项目荣获2007年度国家科技进步二等奖。

二、规格尺寸

型号:ZDL-2051,卧式,ø2050×2900mm

三、主要技术参数

1.极限压力(空载):110-3 Pa

2. 工作真空度:210-2 Pa

3.二次恢复真空时间:空载,从大气抽至2.010-2 Pa≤10min。

4.低真空抽气能力:只使用滑阀泵、罗茨泵从大气抽至 0.5 Pa≤15min。

5.静态漏率:≤1.0 Pa•L/s。

6.充气时间:﹤2 min

7.离子轰击电源:20KW,0~3000V可调。

8.蒸镀材料:AL和SiO/MgF2。

9.工件转动方式:公转+自转(公转0-12转/分,交流变频调速)

10.工件自转轴数:10/8根。

11.气源进口气压:≥0.6MPa。

12.总耗水量:9 m3。

13. 总功率:200KW。
